亚欣学院 | 带大家看看大型中央空调系统

作者: 浏览量: 来源: 时间:2024-06-21 15:32:16

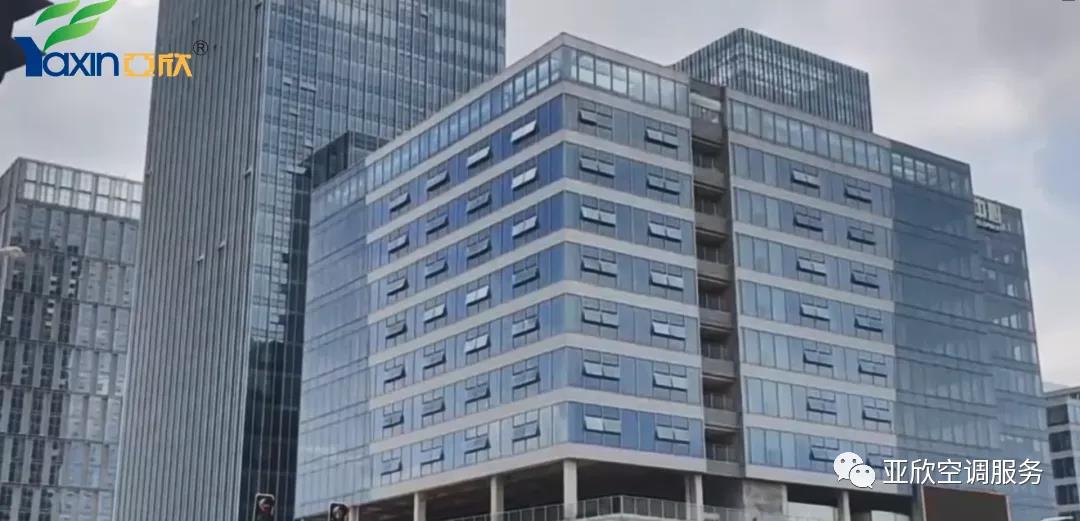

今天,就带大家来看一个商业综合体的中央空调系统,如果不是从事这个行业,一般人很少有机会见到哦。首先我们先来到主机机房,看看整个系统最核心最重要的部分。这就是机房

今天,就带大家来看一个商业综合体的中央空调系统,如果不是从事这个行业,一般人很少有机会见到哦。

亚欣学院 | 带大家看看大型中央空调系统(图1)

首先我们先来到主机机房,看看整个系统最核心最重要的部分。

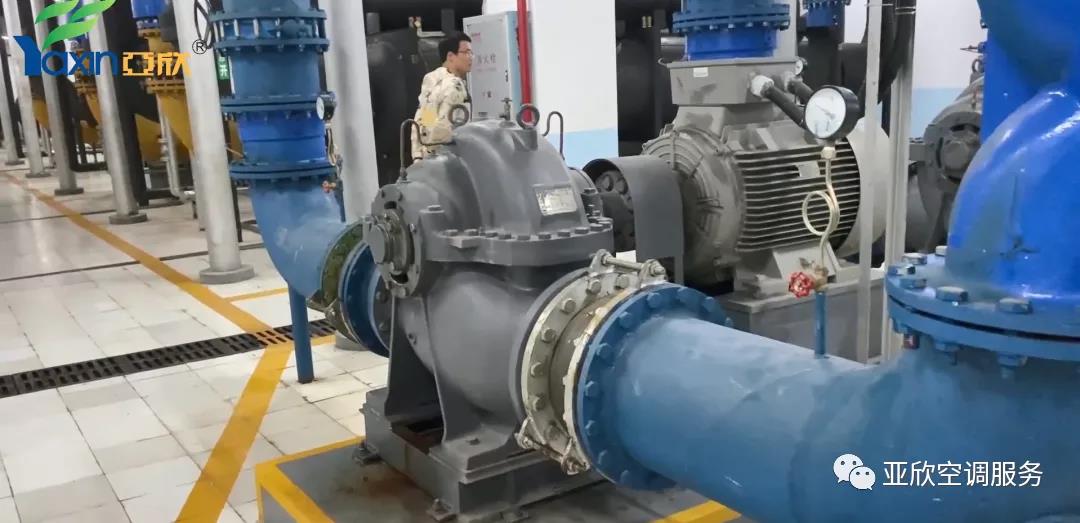

这就是机房,里面有空调主机、水泵,还有很多纵横交错的管道。

亚欣学院 | 带大家看看大型中央空调系统(图2)

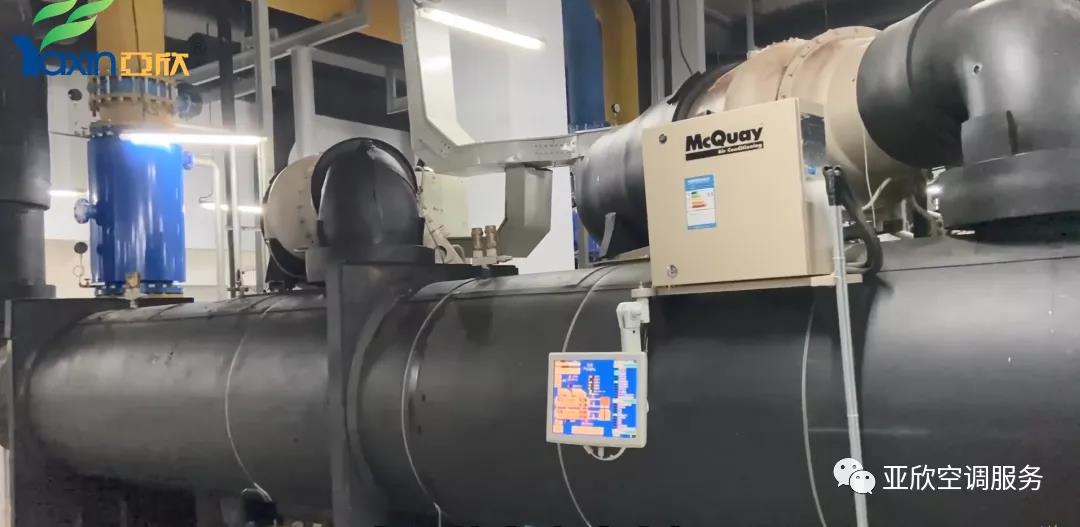

这就是空调主机,它是离心式主机,这里总共有四台这样的主机为整栋大楼提供冷量。

亚欣学院 | 带大家看看大型中央空调系统(图3)

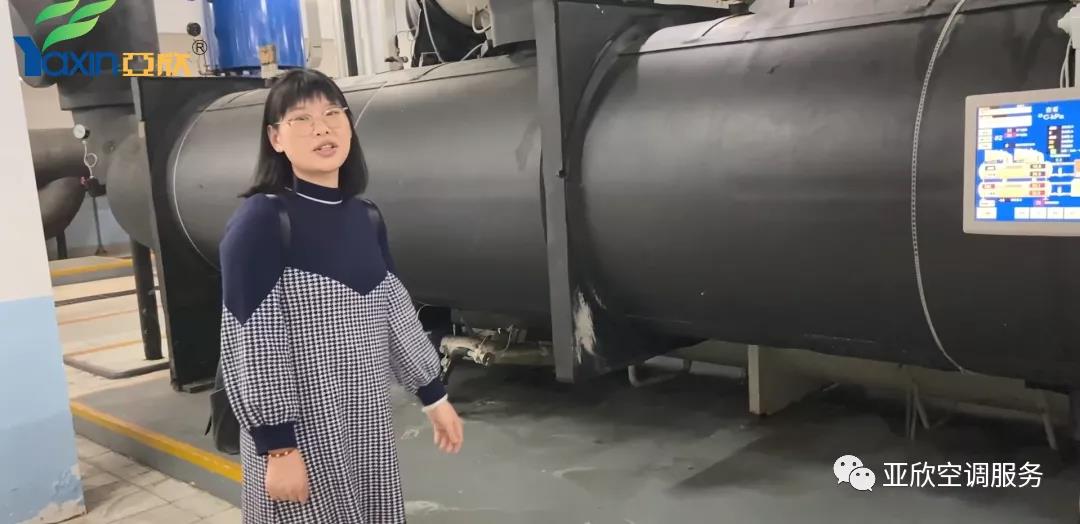

这是主机蒸发器,降温后的冷冻水,从蒸发器流出,经冷冻水管道输送到商场的每一层。

亚欣学院 | 带大家看看大型中央空调系统(图4)

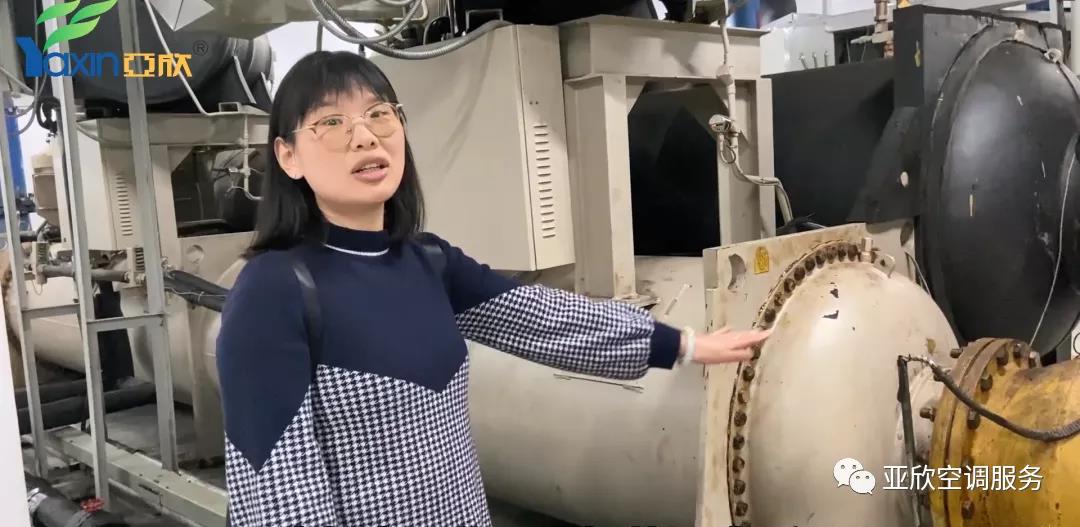

这是主机的冷凝器,冷却水吸收了主机的温度后,从冷凝器流出,经冷却水管道,输送到楼顶上的冷却塔散热。

亚欣学院 | 带大家看看大型中央空调系统(图5)

在做主机清洗时,我们主要就是对冷凝器进行物理通炮或者化学清洗。

我们再到上面去看看冷却塔。

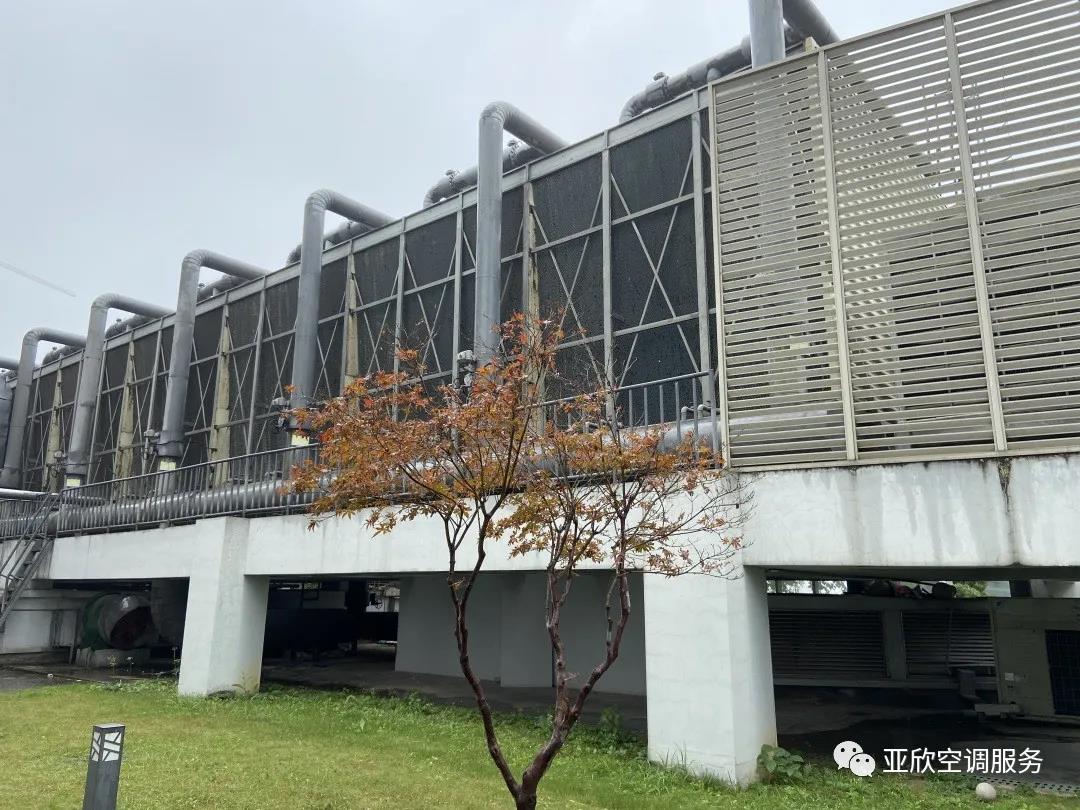

这就是冷却塔,这个冷却塔是由7组小塔连在一起的,冷却塔的作用就是散热,给主机降温,吸收了主机温度的冷却水通过管道输送到冷却塔顶部,再由布水器分散往下流经填料加速散热,汇集到塔盘,又由回水管道,流回主机冷凝器里去,如此往复循环。

亚欣学院 | 带大家看看大型中央空调系统(图6)

我们在清洗冷却塔时,主要清洗布水器、填料、塔盘等。


我们再去看看空调机组,一般商场里面的末端设备就是空调机组,也可能有少量的风机盘管,而酒店就是以风机盘管居多。

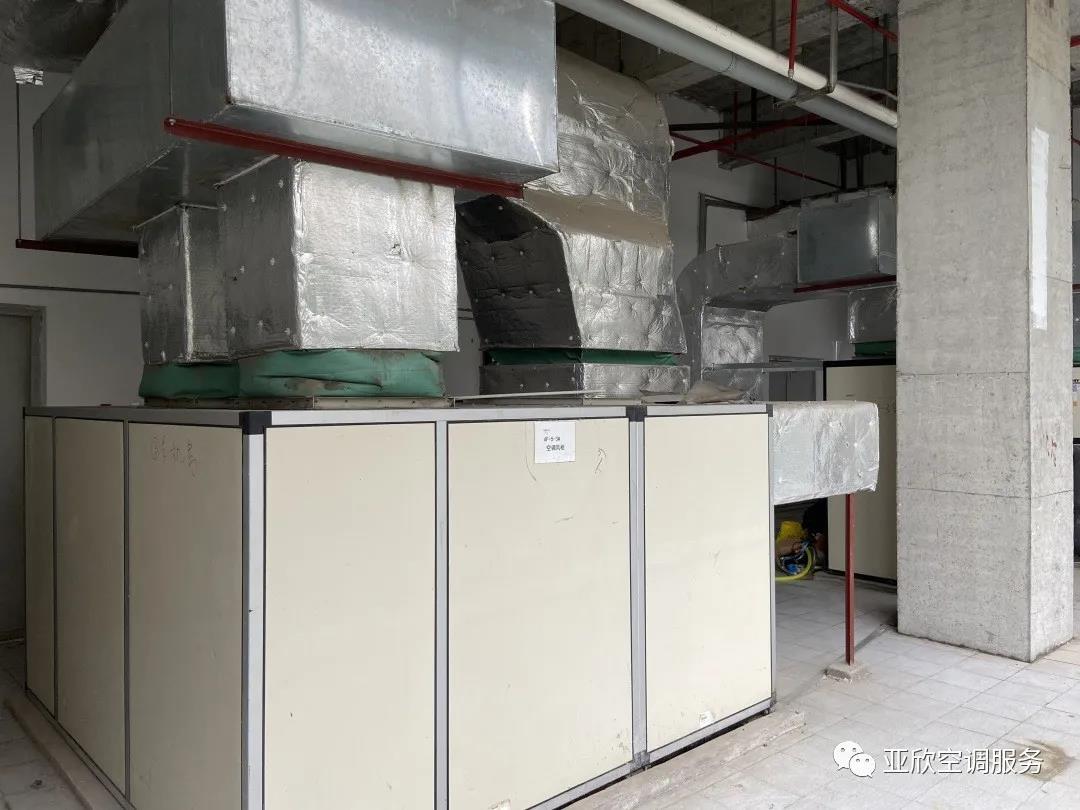

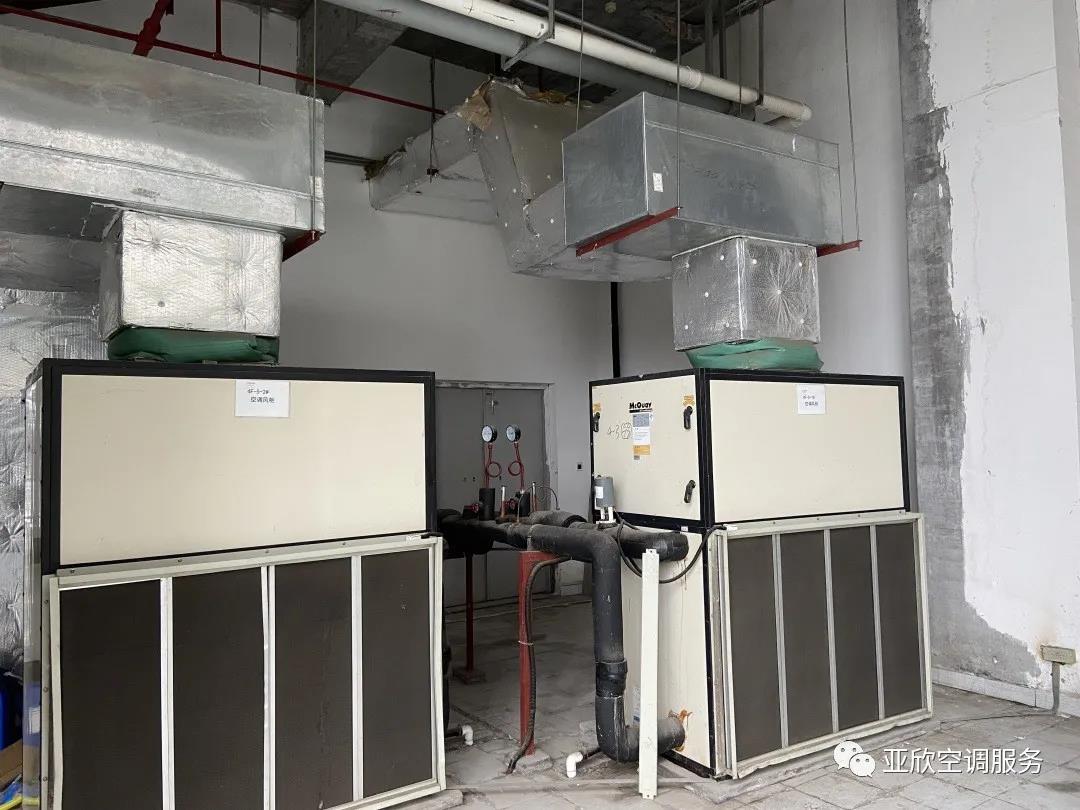

这就是空调机房,这里有三台空调机组,也叫风柜,它的作用就是处理空气,从主机蒸发器流出来的冷冻水,流进空调机组,经空调机组的蒸发器后,吸收空气的温度,再回到主机去降温。

亚欣学院 | 带大家看看大型中央空调系统(图7)

亚欣学院 | 带大家看看大型中央空调系统(图8)

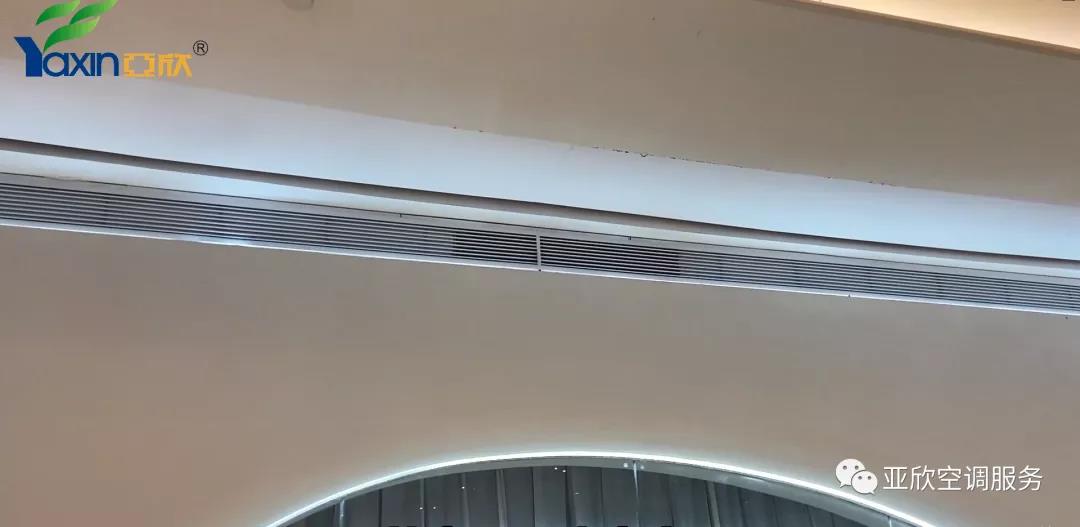

而被吸收温度的空气就通过空调机组的风机吹出来,再由风管输送到商场的各个区域,从出风口吹出来。

亚欣学院 | 带大家看看大型中央空调系统(图9)

我们在做通风系统清洗时,空调机组的各个部件及风管都是需要清洗的。

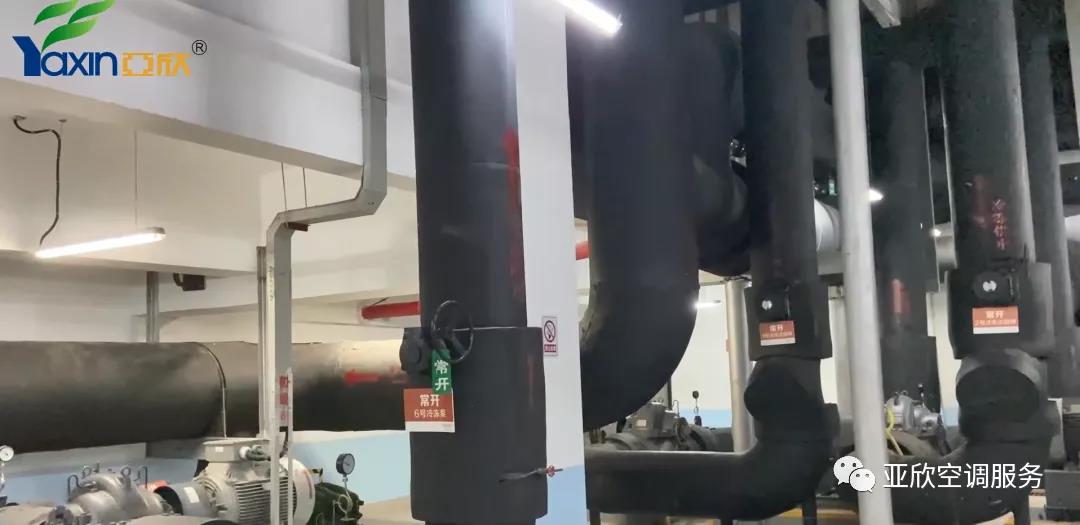

在这里,我们还有一部分是没法全面看见的,那就是冷却水管、冷冻水管,他们就像的血管一样,把系统的各个部件连接起来,形成一个整体,是非常重要的部分。

亚欣学院 | 带大家看看大型中央空调系统(图10)

我们在做空调服务时,管道的清洗和水处理也非常重要。

好了,今天就带大家看到这里,关注亚欣,带你了解更多关于中央空调的知识。
